一、 产品介绍

    该产品主要用于卷烟生产线上，是分料传送装置，贮仓式喂料机，配叶柜、贮丝柜和堆寻式贮叶柜等烟草生产设备上，作为移动行车电机、电器的供电和电子装置的信号传送产品，是各起重机厂不可缺少的配套产品，可与进口产品相互通用，也可作为设备的备用件，广泛适用于铁路道口、港口、货场、卷烟制造等一切移动式行车的输配电系统。

二、 结构特点及工作原理

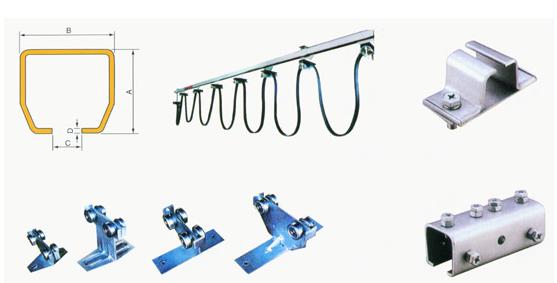

    该产品由扁平电缆、携带电缆用四轮台车和导轧三大部分组成。扁平电缆采用非延燃性材料，可用于户内外和接触油污的场所，具有一定的耐气候性能，与圆电缆比具有弯曲半径小，寿命长等优点。
    轧道采用冷轧钢板一次冷拉成型，以确保轨道截面尺寸的精度，取代了角钢及其它导电方式的不安全，重量大，室内滑线积灰，室外结冰造成线路短咯，影响使用的缺点，更具有国内独创特点，轨道单位长度4~6m采用耦合器连接头，可依需扩展到任意长度。

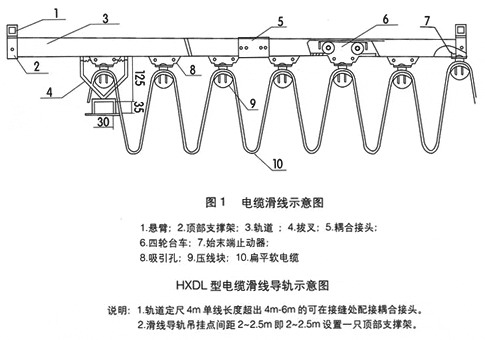

    该产品的工作原理见工程应用图示（1）扁平电缆的始端（接现场接线盒）固定于导轧的始端固定器上，再根据现场允许运行的空间，间隔适当的长度（1-2.5mm）依次固定在携带电缆的四轮台车上，电缆未端（接用电源）因定在Zui后一个小车（牵引车）上。通过拔车上的弹簧拔小车往复移动，通过电缆的拖拽（长度如超过20m应考虑原用牵引绳，使电缆免受拉力）作用，带动所有的小车在轧道中任意速度自由滑动，导轨安装简便，无需调试，且无触点接触供电等优点，安全可靠。

三、 主要技术数据

    1、 额定电压：AC750V以下。
    2、 每芯导线材料和截面积：橡套扁平软电缆、多股铜芯线1.5-50mm2
    3、 环境温度：-20°C~+90°C
    4、 四轮台车运行速度：<90m/min
    5、 四轮台车工作寿命：<3200h
    6、 允许Zui大静负荷：150kg

四、其它配件数量

    其数量根据移动行车的数量，由用户统计，一般每一台行车需配件一套，每套包括：
    1、 导轨止动器：1件
    2、 导轨始端电缆固定件1件
    3、 拨车架（牵动车）1件

五、订货需知

    1、 轨道长度（m）
    根据行车实际运行距离由用户统计确定，另再加存放携带四轮台车的距离。
    2、 电缆长度（m）
    实际运行长度+存放小车距离+至用电器及接线盒所必需的长度。
    3、 四轮台车数量
    一般为轨道总长度的1/2，用户可根据允许电缆下垂空间增减四轮台车数量。
    4、 耦合连接头数量
    根据轨道总长度，超过4m轨道需配件。

HXDL系列电缆滑线

备注：
    用户根据实际需要增订配件，该产品实行三包，欢迎用户来人来函订购。我厂将竭诚为用户服务，使电缆滑线导轨为移动行车的馈电技术上一个新台阶，作出我们应有的努力。
